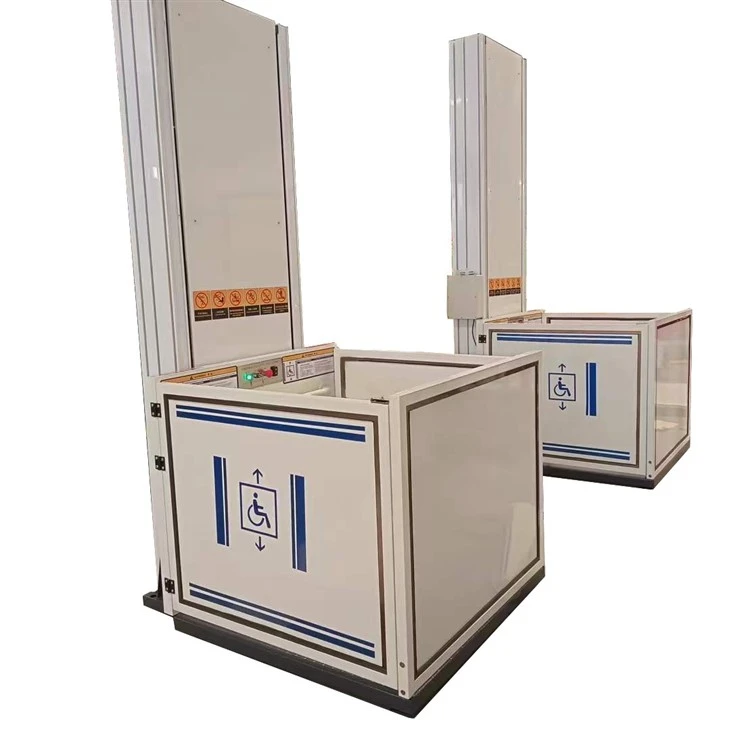

عندما تذكر وظائف anti - اللمس على أرضية رفع الكرسي المتحرك ، فإنها عادة ما تشير إلى حواف ملامسة السلامة (anti - التصادم / anti - مستشعرات الضغط) مثبتة على حواف منصة الرفع أو تحت الأرض. تمنع هذه المستشعرات المصعد من الهبوط إذا تلامس مع عائق (مثل قدم الشخص أو جزء الكرسي المتحرك أو الكائن).
إليك كيفية إضافتها وتوصيلها:
1. المكونات المطلوبة
شريط حافة ملامسة الأمان (الضغط - شريط مطاطي حساس مع مفتاح مضمن أو سلك المستشعر).
وحدة تحكم التتابع أو وحدة التحكم (اعتمادًا على نظام التحكم الخاص بك).
الأسلاك إلى دائرة التحكم الرئيسية للرفع (الجهد المنخفض - ، عادة 24 فولت).
تكامل توقف الطوارئ (لذلك إذا تم تشغيل الشريط ، فإنه يتوقف أو يعكس المصعد).
2. التثبيت على الأرض
قم بتركيب شريط ملامسة الأمان على طول الحافة السفلية لمنصة الرفع (أسفل لوحة الأرضية).
يجب أن يكون الشريط مستمرًا ويغطي جميع الحواف المكشوفة حيث قد يحدث الانحراف.
تأكد من أنه بارز قليلاً حتى ينشطه ضغط الضوء.
3. الاتصال الكهربائي
تستخدم معظم مصاعد الكراسي المتحركة دائرة أمان 24V DC. عادة ما يتم الأسلاك في سلسلة مع سلسلة الأمان ، والتي تشمل بالفعل:
زر إيقاف الطوارئ
متشابك الأبواب
مستشعر التحميل الزائد
خطوات الاتصال:
حدد محطات دائرة الأمان في مربع التحكم في المصعد (غالبًا ما يتم تمييزها على أنها "أمان داخل / خارج" أو في سلسلة مع توقف E -).
قم بتوصيل مستشعر حافة التلامس في سلسلة مع دائرة السلامة هذه.
عادةً ما يكون نوع (NC) مغلق (NC): يتم إغلاق الدائرة عندما تكون آمنة ، يتم فتحها عند الضغط → توقف الرفع.
إذا كان الشريط الخاص بك مفتوحًا عادة (لا) ، فاستخدم ترحيل السلامة لتحويل الإشارة.
اختبار بالضغط على حافة الاتصال → يجب أن يتوقف المصعد على الفور (أو عكس قليلاً إذا كانت وحدة التحكم تدعم Auto - العكسي).
4. المنطق السيطرة
عندما لا يتم الضغط عليها → يمكن أن تعمل الرفع بشكل طبيعي.
عند الضغط عليه (تم اكتشاف اللمس/العرقلة) → تفتح الدائرة ← وحدة التحكم تفسرها كخطأ/انسداد → توقف الرفع.
يمكن برمجة بعض وحدات التحكم المتقدمة لعكس أعلى قليلاً من أجل السلامة الإضافية.
5. ملاحظات مهمة
اتبع دائمًا رموز أمان المصعد/المصعد المحلي. في العديد من المناطق ، تعتبر حواف السلامة إلزامية لمصاعد إمكانية الوصول.
استخدم الكابلات المحمية لأسلاك المستشعر لتجنب المشغلات الخاطئة.
