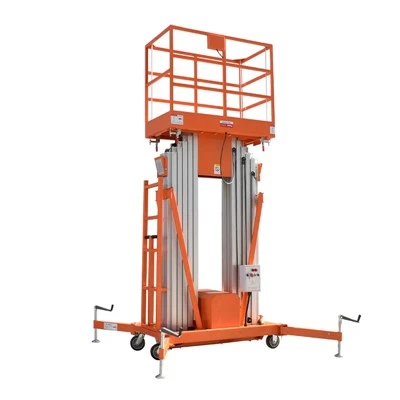

كيف تقلل منصة الرفع المصنوعة من الألومنيوم ذات الصاري المزدوج من الاهتزاز عند الرفع

يعتمد الرفع المصنوع من الألومنيوم مزدوج الصاري (منصة العمل الجوية ذات الساري العمودي المزدوج) على هيكل متماثل بعمودين- وآليات توجيه ومطابقة هيدروليكية وتعزيز هيكلي لقمع التأثير الجانبي أثناء الارتفاع. المبادئ الأساسية والتصاميم التفصيلية هي كما يلي:

1. الهيكل الرئيسي للصاري المزدوج المتماثل (التصميم الأساسي المضاد للتأرجح)

تحتوي المصاعد ذات السارية الواحدة على عمود عمودي واحد فقط من الألومنيوم، مما يشكل هيكل ناتئ غير مستقر؛ سوف تتأرجح المنصة إلى اليسار/اليمين تحت حمل الإزاحة أو الرياح.

يستخدم الصاري المزدوج صاريتين متوازيتين من سبائك الألومنيوم-عالية القوة ومرتبة بشكل متماثل على جانبي منصة العمل. يتقاسم الساريان الحمل بالتساوي، مما يشكل إطار دعم مستطيل متوازن.

توازن القوة: أي قوة إزاحة جانبية على المنصة تولد عزمًا مقيِّدًا معاكسًا على الساريتين، مما يقاوم التأرجح على الفور، ويزيل -انحراف الكابول من جانب واحد.

مادة الصاري المصنوعة من الألومنيوم:-قطاع ألومنيوم مقذوف عالي الشد مع جدار سميك وبنية مضلعة مدمجة، وصلابة عالية، وأدنى حد من تشوه الانحناء تحت الارتفاع الكامل.

2. دليل الانزلاق الدقيق ومكافحة -كتل الانزلاق المتذبذبة بين الصواري

تم تجهيز كل قسم من أقسام الصاري بجلب علوية/سفلية منزلقة مصنوعة من سبائك النايلون المقاومة للتآكل:

تتلاءم أكمام الصاري الداخلية والخارجية بإحكام مع خلوص صغير، مما يحد من الإزاحة الأفقية بين أجزاء الصاري المتداخلة أثناء التمديد.

-مثبت انزلاق متزامن جانبي مزدوج: يحتوي كل من الصواري اليمنى واليسرى على أزواج توجيه كاملة الطول-، ولا توجد فجوة فضفاضة أحادية الجانب تؤدي إلى الإمالة.

يتم تثبيت كتل حدود مقاومة الإمالة- في الجزء العلوي والسفلي من كل صاري لمنع الساري الداخلي من التحرك جانبيًا تحت تأثير الحمولة اللامركزية أو وزن المشغل.

3. الأسطوانات الهيدروليكية ذات الرفع المتزامن (القضاء على فرق الارتفاع غير المتماثل)

يعد ارتفاع الصاري أحادي الجانب بشكل أسرع / أبطأ سببًا رئيسيًا للاهتزاز؛ الصاري المزدوج يعتمد حلول محرك متزامنة:

المخطط أ: أسطوانات هيدروليكية مزدوجة مستقلة مع صمام توازن التدفق

أسطوانة رفع واحدة مثبتة على كل سارية. يقوم صمام المزامنة الهيدروليكي بتوزيع تدفق الزيت المتساوي على أسطوانتين، مما يضمن تمديد الصاري بسرعة مماثلة عند أي ارتفاع. لا يوجد انحراف في الارتفاع بين العمودين الأيسر والأيمن، وبالتالي تظل المنصة أفقية.

المخطط ب: أسطوانة مركزية واحدة + وصلة سلسلة متزامنة ميكانيكية

تقوم أسطوانة رئيسية واحدة بتشغيل مجموعتين من سلاسل الرفع المتصلة بالصواري اليمنى/اليسرى. يعمل ناقل الحركة المتسلسل على قفل حركة الصاريين ميكانيكيًا للحفاظ على التزامن، وتجنب اختلال التدفق الهيدروليكي.

إذا تأخر أحد الجانبين، يقوم صمام التوازن تلقائيًا بتعويض حجم الزيت لتصحيح فرق الارتفاع في الوقت الفعلي.

4. عوارض توصيل متكاملة وإطار منصة صلب

تربط العوارض الأفقية المتعددة بين قمم وقيعان الساريين، مما يؤدي إلى قفل المسافة بين العمودين الأيسر والأيمن لتشكيل إطار مستطيل صلب؛ لا يمكن أن يميل الساريان إلى الداخل/الخارج بشكل منفصل.

يتم تثبيت منصة العمل بشكل صارم على كلا منزلقي الصاري العلويين، بدلاً من تعليقها على سارية واحدة. تعمل وصلة العرض الكاملة- على توزيع القوة الجانبية عبر صاريتين، دون وجود نقطة تأرجح ناتئة.

يعمل إطار قاعدة المنصة السميك المصنوع من الألومنيوم مع أضلاع معززة على تحسين الصلابة الالتوائية، ويقاوم الالتواء عندما يمشي المشغلون أو يحركون الأدوات على المنصة.

5. تصميم مانع للإمالة-للهيكل السفلي

يستخدم الإطار الأساسي الذي يربط بين قاع الصاري بنية جاذبية واسعة ومنخفضة-مركز--:

قاعدة العجلات العريضة / امتداد الركيزة: المسافة الأوسع بين نقاط الدعم اليسرى-الأيمن تزيد من عزم الدوران المضاد-، وتقلل-تأرجح الماكينة بالكامل من الرياح أو الحمل الديناميكي.

هيكل قاعدة ثقيل متكامل: قاعدة سميكة من الألومنيوم المصبوب تمنع التشوه المرن عند جذور تركيب الصاري؛ غالبًا ما يكون للصاري المنفرد قاعدة رفيعة وضيقة يمكن أن تلتوي بسهولة.

أذرع الامتداد الهيدروليكية الاختيارية: تعمل أذرع الامتداد الممتدة بالكامل على توسيع منطقة الدعم، مما يؤدي إلى منع اهتزاز التردد المنخفض عند أقصى ارتفاع للرفع.

6. هياكل إضافية مضادة للتأثير-

-قضبان ربط حدود الصاري: قضبان ربط قصيرة بين مقاطع الصاري اليسرى واليمنى تحد من الفصل الأفقي بين العمودين أثناء التمديد.

تحسين مقاومة الرياح: يتميز هيكل العمود المزدوج المتماثل-للصاري المزدوج بمساحة حمل رياح جانبية أصغر-مقابل الصاري الفردي، مما يقلل من الاهتزاز الناجم عن الرياح-عند العمل في الهواء الطلق.

كتل عازلة للتخميد: تعمل وسادات مطاطية ممتصة للصدمات-بين الأجزاء المنزلقة على امتصاص الاهتزاز أثناء بدء/إيقاف الرفع، مما يؤدي إلى التخلص من الارتعاش الذي يؤدي إلى تضخيم التأرجح.

ملخص مكافحة-منطق Sway الأساسي

تحل الصواري المزدوجة المتماثلة محل دعامة الكابولي المفردة غير المستقرة؛

تحد الأكمام التوجيهية الضيقة من الخلوص الأفقي لكل قسم من أقسام الصاري؛

يضمن المحرك الهيدروليكي/السلسلة المتزامن ارتفاع الرفع المتساوي على كلا الجانبين؛

عوارض متقاطعة + منصة صلبة كاملة العرض-تقفل الصاريين كإطار صلب كامل؛

يعمل الهيكل الثابت الواسع على خفض مركز الجاذبية لمقاومة الانقلاب والاهتزاز الجانبي.
